Высокоточные построители наклонных плоскостей с дистанционным управлением дальнего действия

Серия GL700 состоит из четырех моделей: GL710, GL720, GL722 и GL742.

GL710 - построитель плоскости заданного уклона в одной оси. Легкий в освоении и в использовании построитель наклонной плоскости, управляемый одним человеком. Идеален для задач капитального строительства, "нулевого цикла", рытья траншей и прокладки труб.

GL720 - построитель плоскости заданного уклона в двух осях. Экономичный инструмент, задающий уклоны до +/-10% по оси X и от -0.5 до +25% - по оси Y. Идеален для задач капитального строительства и систем управления строительной техникой.

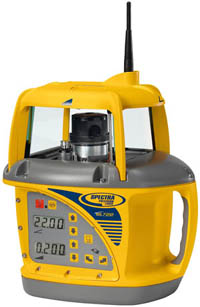

GL722 - построитель плоскости заданного уклона в двух осях с дистанционным управлением. Обладает теми же свойствами, что и GL720 плюс возможность дистанционного управления во всей зоне действия луча, а также возможность изменения ориентации оси наклона плоскости (тоже дистанционно). Идеален для задач капитального строительства, "нулевого цикла" и дорожного строительства.

GL742 - построитель плоскости заданного крутого уклона в двух осях с дистанционным управлением. Он обладает всеми свойствами GL722, включая дистанционное управление дальнего действия, но отличается увеличенным диапазоном задания уклонов - до 110% (по оси Y). Этот инструмент может использоваться для всех вышеупомянутых задач строительства, и, кроме того, для специфических задач, где требуется задать поверхность с крутым уклоном: для обочин автомобильных дорог, набережных, ландшафтного дизайна и т.п.



Возможности дистанционного управления
Управление построителями плоскости серии GL700 можно осуществлять с помощью пульта дистанционного, панель которого полностью дублирует встроенную панель управления инструмента. С пульта можно задать инструменту все возможные операции, включая задание уклона плоскости вращения лазерного луча в выбранной плоскости. Между пультом и инструментом устанавливается двустороняя радиосвязь на частоте 2.4 ГГц. Предусмотрено несколько кодированных радиоканалов, что позволяет с одного пульта управлять несколькими лазерными инструментами, находящимися в пределах одной строительной площадки. Радиосвязь обеспечивает надежное управление инструментом, даже когда инструмент установлен на высоком штативе, а оператор находится в кабине бульдозера.

Основные технические характеристики:

• Лазер: видимый, 650 нм, класс CDRH II (3.5 мВт);
• Радиус действия: (с приемниками машинного контроля) - до 450 м;
• Точность: ± 0.015% или 3 мм на 30 м;
• Диапазон задания уклонов:
  в оси X: от -10% до +10% - для GL710, GL720, GL722; от -5 до +5% - для GL742;
  в оси Y: от -0.5% до +25% - для GL720, GL722; от -0.5% до +110% - для GL742
• Минимальный шаг приращения значения уклона: 0.001%
• Диапазон автоматического горизонтирования: ±10% для GL710; ±25% для GL720, GL722, GL742;
• Скорость вращения: 300/600/900 об/мин.
• Источник питания: 6 батареек типа D, перезаряжаемые, NiMH или NiCD (1.2 В), щелочные (1.5 В), либо внешний источник постоянного напряжения 12 В.
• Время работы с батареями: до 30 часов с NiMH; до 20 часов с NiCD.
• Температура эксплуатации: -20° до +50° C
• Температура хранения: -40° до +60° C
• Пылевлагозащищенность: по классу JIC5, алюминиевый герметичный корпус.
• Габаритные размеры: 300×250×200 мм
• Вес: 8.4 кг (с батареями)

Стандартная комплектация: построитель плоскости, комплект Ni-Сad аккумуляторов, зарядное устройство, приемник лазерного излучения (HR550 или CR600), сетевой кабель, карточки-памятки для лазерного инструмента и приемника лазерного луча, руководство пользователя, пластиковый футляр.
Дополнительно для GL722: пульт дистанционного управления, вешка-крепление для пульта.
Дополнительно для GL742: пульт дистанционного управления, вешка-крепление для пульта, наклонная база для задания крутого уклона
Дополнительные аксессуары: вешка-крепление для пульта дистанционного управления, крепление M100.
