Основные характеристики:
- Пять каналов информации об уровне профилирования грунта, а также индикатор направления движения в случае выхода за пределы диапазона действия луча
- Три выбираемых уровня точности соответствуют требованиям проектной точности от разработки грунта до чистового профилирования
- Полный диапазон приема на 360° обеспечивает прием лазерного луча со всех направлений
- Сверхъяркий светодиодный индикатор с зеленым светодиодом положения «на уровне» обеспечивает отличную видимость в любых условиях освещения.
- Различные источники питания – щелочные батареи, никель-металлогидридные аккумуляторные батареи или кабель питания, подключаемый непосредственно к электрической сети машины.
- Надежный и водонепроницаемый – прочный корпус из поликарбоната и литого алюминия выдерживают любые погодные условия и стройплощадки.

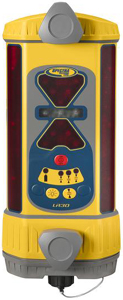

LR30 - простейший индикаторный приемник для управления строительной техникой.
Приемник LR30 выполняет функцию контроля уровня рабочего органа машины относительно референсной плоскости, задаваемой ротационным лазером. Он используется обычно на бульдозере, грейдере, скрепере, колесном минипогрузчике или планировщике грунта. Предусмотрено два режима использования приемника: индикаторый (с дистанционным дисплеем RD20 - для модификации LR30W) и автоматический (в составе автоматической системы управления строительной техникой). Приемник может быть установлен на рабочем органе строительной машины с помощью магнитной опоры MM-1 или телескопической мачты STM.
Основные технические характеристики:
- Дальность приема: более 460 м (в зависимости от лазера)
- Точность: Точно (± 5 мм); Средне (±12 мм); Грубо (±32 мм);
- Чувствительность к спектру: от 610 до 900 нм
- Светочувствительный элемент: по бокам
- Высота зоны захвата луча: 171мм
- Число каналов: 5
- Угол захвата луча: 360°
Дистанционный дисплей используется, если приемник располагается за спиной оператора или в месте с плохой видимостью, например на прицепных опоках, скреперах и траншейных экскаваторах. Он крепится в кабине, устанавливает беспроводную связь с лазерным приемником и отображает информацию об уровне для оператора.
БЛОК УПРАВЛЕНИЯ CB20
Блок управления используется для автоматического контроля уровня рабочего органа строительной машины. Он устанавливается в кабине, подключается к приемнику лазерного излучения и к системе гидравлики строительной машины. Автоматическое управление сопровождается световой индикацией на лицевой панели блока управления.
